搪玻璃儲罐是將含高二氧化硅的玻璃，襯在鋼制容器的內(nèi)表面，經(jīng)高溫灼燒而牢固地密著于金屬表面上成為復合材料制品。具有玻璃的穩(wěn)定性和金屬強度的優(yōu)點，是一種優(yōu)良的耐腐蝕設備。
　　
    搪玻璃儲罐應用范圍：

　　搪玻璃儲罐廣泛地應用于化工、石油、醫(yī)藥、農(nóng)藥、食品等工業(yè)。為了保證搪玻璃設備正常使用，現(xiàn)將其主要性能和安裝、使用注意事項說明如下：

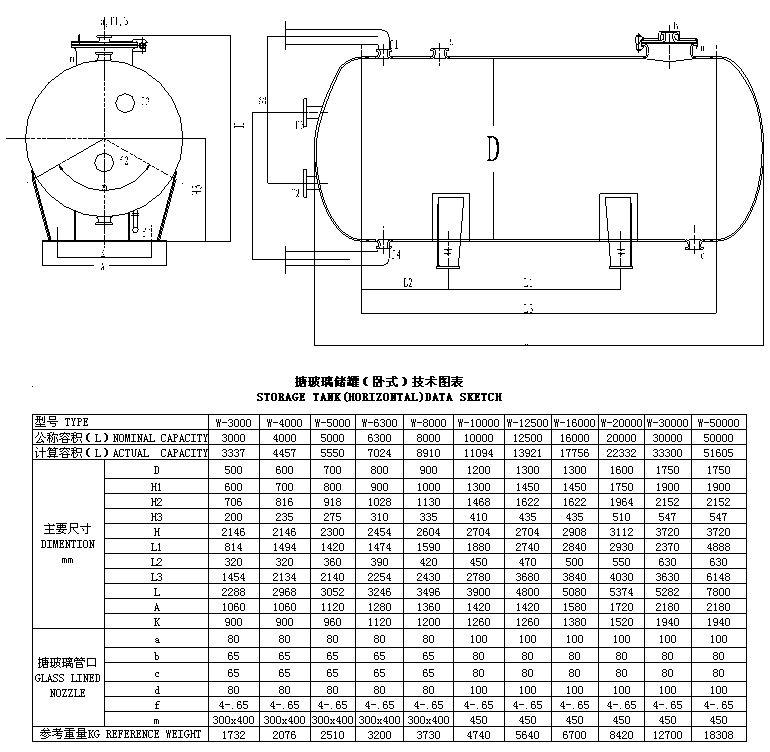

　　搪瓷反應釜技術規(guī)范：
　　1、使用壓力：常壓
　　2、耐堿性：
　　搪玻璃對堿性溶液抗蝕性較酸溶液差。但將我廠搪玻璃試樣置于1N氫氧化鈉溶液腐蝕，試驗溫度80℃時間48h。腐蝕速率為6.76g/m2.d（優(yōu)等品指標為7.0g/m2.d）。
　　3、耐酸性：
　　對各種有機酸、無機酸、有機溶劑均有較好的抗蝕性。如將我廠生產(chǎn)的搪玻璃試樣置于20%HCI溶液中煮沸48h，腐蝕速率為0.9lg/m2.d（優(yōu)等品指標為1.0g/m2.d）。
    4、耐壓電：搪玻璃具有良好的絕緣性，當搪玻璃在規(guī)定厚度內(nèi)用20KV高頻電火花檢查瓷層時，高頻電火花不能擊穿瓷層。
    5、瓷層厚度：玻璃設備的瓷層厚度0.8-2.0mm，搪玻璃設備附件的瓷層厚度0.6-1.8mm。
    6、操作溫度：搪玻璃設備加熱和冷卻時，應緩慢進行。我廠制造的搪玻璃設備使用溫度為0－200℃，耐溫急變性≥200℃。
　　7、耐沖擊性：玻璃層的內(nèi)應力越小，彈性越好，硬度越大，抗彎抗壓強度越高，則耐沖擊就越好。我廠之玻璃層在規(guī)定厚度內(nèi)，用直徑30mm，重量112g鋼球沖擊時，其沖擊功為282×10-3J（優(yōu)等品指標為260×10-3J）
